集成板載USB-Blaster下載器，簡單易用

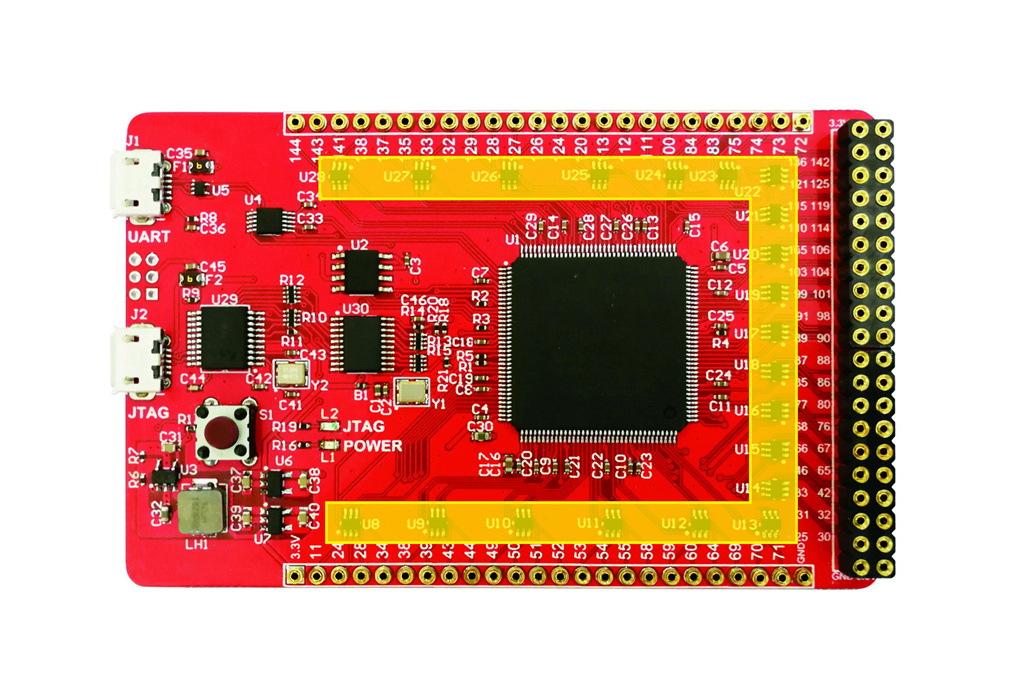

88個開放IO全部帶有ESD防護芯片（圖片中黃色區域芯片），防止損壞
針/孔兩種連接端子，靈活方便

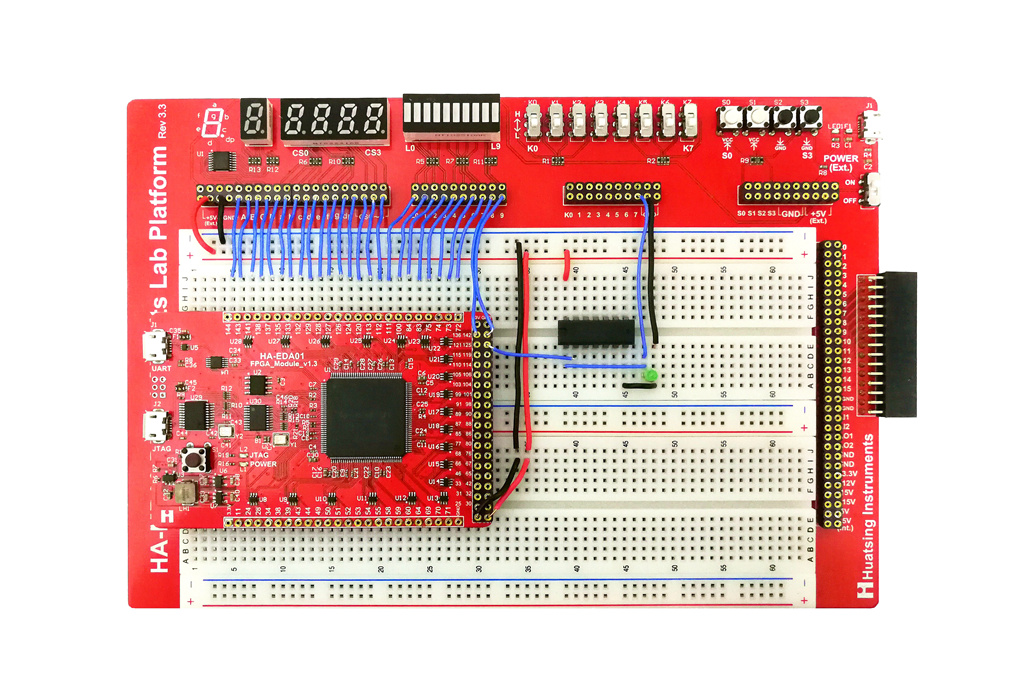

華清科儀與清華大學聯合推出的HA-EDA01 FPGA模塊既可以單獨使用，也可以與DCLK-1000/2000數字電路實驗套件配合使用，能夠完成眾EDA實驗項目，滿足了數字電路實驗中可編程器件應用單元教學要求。HA-EDA01 FPGA模塊核心為ALTERA Cyclone IV芯片，芯片的大部分IO都開放給用戶使用且都加了保護芯片，解決了學生實驗時誤操作容易造成主芯片損壞的問題。HA-EDA01 FPGA模塊上集成了板載下載器，UART串行接口等，使用起來靈活方便。
名 稱 | 規 格 |
FPGA | Cyclone IV EP4CE6E22C8 |
用戶IO數量 | 88（均帶有保護） |
板載下載器 | USB-Blaster |
UART接口 | USB轉UART |
板載晶振 | 50MHz |
按鍵 | Reset |
指示燈 | 電源/下載 |
